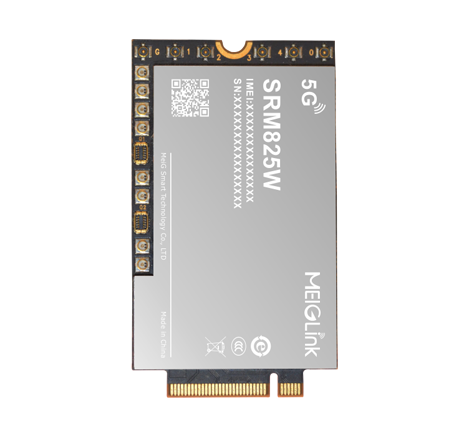

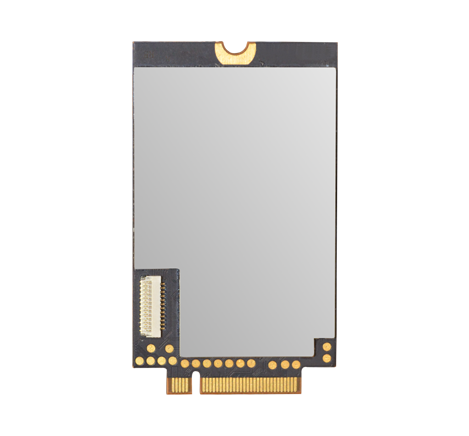

5G模组SRM825W

5G模组SRM825W

5G模组SRM825W

天博游戏官网(中国)官方网站SRM825W模组是⼀款专为物联网和eMBB应用而设计的5G NR Sub-6GHz和mmWave模组,采用M.2封装方式,集成了高通最新⼀代的骁龙SDX55基带芯片,符合3GPP Release 15 协议标准,可支持独立组网(SA)和非独立组网(NSA)两种网络部署。


针对不同目标地区,设计了不同子型号,可支持5G NR Sub-6GHz和mmWave网络,同时向下兼容支持3G/4G网络制式,可涵盖全球主要地区和运营商的5G商用网络频段。


同时SRM825W模组支持Qualcomm IZat™ Gen 9定位技术,内置了多星座高精度G N S S 接收机,支持GPS/GLONASS/BeiDou/Galileo/QZSS,可提供快速、准确的定位服务。


SRM825W模组采用M.2封装,符合行业M.2标准接口定义,可支持USB3.1、PCIe3.0 、GPIO等接口,内部集成eSIM,同时预留RGMII接口。可兼容多种类型操作系统(Android,Linux,Windows7/8/10等操作系统),内置了丰富的⽹络协议。具有接口标准,底板设计简单,更易组装等优势,可广泛应用于CPE家庭网关、高清电视、AR/VR、工业路由器、机顶盒、车载终端、视频监控、工业互联网等领域


主要优势:

● 支持5G NR Sub-6GHz和mmWave,符合3GPP R15标准,可同时支持SA/NSA

● 5G NR 最大下行速率达6.78Gbps,最大上行速率达1.45Gbps

● LTE-A 可支持 Cat.20,最⼤下⾏速率达2Gbps,最⼤上⾏速率达200Mbps

● 支持载波聚合和上行CA

● 覆盖5G NR/LTE-FDD/LTE-TDD/WCDMA⽹络

● Qualcomm® IZat™ Gen 9 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS

● ⽀持USB3.1、PCIe3.0、RGMII接口

● 支持射频MIMO及接收分集技术,提高通讯质量并优化数据传输的速度

基本属性:
产品型号:

5G毫米波模组SRM825W

封装特性:

M.2封装

尺寸(mm):

52.0×30.0×3.6mm

重量:

< 10g

模组速率:
5G NR mmWave:

- MIMO 2*2, 64QAM, 800MHz Bandwidth

- Downlink up to 6.78Gbps

- Uplink up to 1.45Gbps

5G NR Sub-6GHz

- MIMO 4*4, 256QAM

- Downlink up to 1.2Gbps

- Uplink up to 900Mbps

LTE Cat.20:

- MIMO 4*4, 256QAM

- Downlink up to 2Gbps

- Uplink up to 200Mbps

DC-HSPA+:

- Downlink up to 42.4Mbps

- Uplink up to 5.76Mbps

驱动&工具:
驱动:

Windows 7 above , Linux, Android

工具:

一键式升级工具,Gobinet拨号工具

*FOTA 升级
模组接口:
USB 2.0/USB 3.0/USB 3.1 with SS Gen2
PCIe Gen3.0
eSIM
RGMII
UART
SIM卡接口(1.8 / 3.0V)
天线接口:主/分集/MIMO/GNSS天线,共6根天线
mmWave RF connector x8
QTM525 connector x2
Power On/Off, Reset
1x PCM
GPIOs
认证信息:
CE*/FCC*/KC*/TELEC*
发射功率:
Class 2 for N41/N77/N78/N79
Class 3 for LTE-FDD
Class 3 for LTE-TDD
网络协议:
NDIS/ECM/IPv4/IPv6/TCP/UDP
环境温湿度特性:
常规⼯作温度:-30℃ to 70℃
扩展⼯作温度:

-40℃ to 85℃

存储温度:

-45℃ to 90℃

湿度:

5%~95%

SRM825W系列频段信息:
-NA:Region:North America,South America
5G NR:

N2/N5/N12/N25/N41/N48/N66/N71/N77/N78/N258/N260/N261

LTE-FDD:

B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B29/B30/B66/B71

LTE-TDD:B41/B42/B43/B46/B48
WCDMA

B2/B4/B5

-EA:

Region:EMEA,Australia

5G NR :

N1/N3/N28/N40/N41/N77/N78/N79/N257/N258

LTE-FDDB1/B3/B5/B7/B8/B18/B19/B20/B28/B32
LTE-TDDB34/B38/B39/B40/B41/B42
WCDMAB1/B3/B5/B8

相关下载:

  • 产品规格书

    天博游戏官网(中国)官方网站SRM825W模组中文规格书-V1.4
